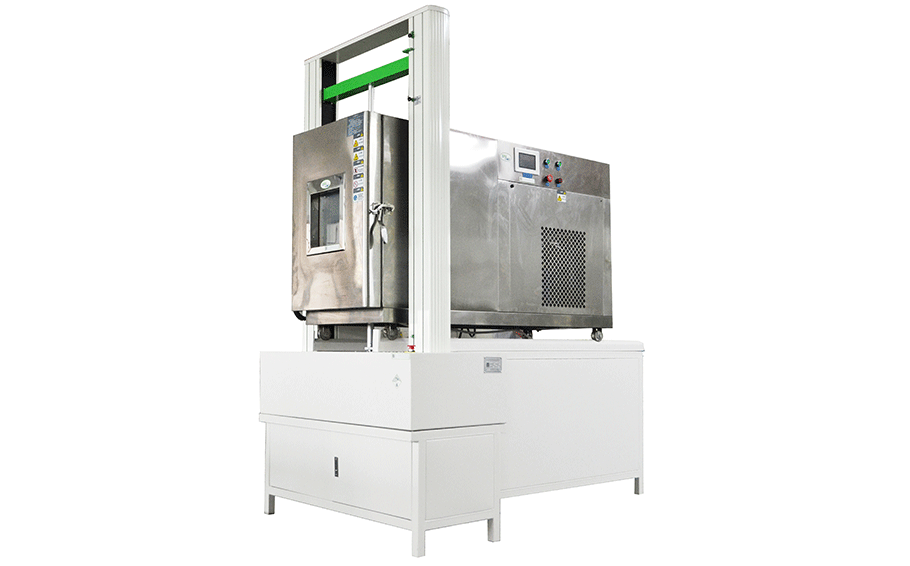

北斗精密儀器萬能材料試驗機的測量系統：
發布時間：2020-04-13 點擊次數：1277
【摘要】：形變的測量：經過形變測量安裝來測量，萬能材料試驗機是用來測量試樣在實驗進程中發生的形變。萬能材料試驗機安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的【光電編碼器】連在一同，當兩夾頭間的間隔發作轉變時 |
1.形變的測量：經過形變測量安裝來測量，北斗精密儀器萬能材料試驗機是用來測量試樣在實驗進程中發生的形變。
萬能材料試驗機安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的【光電編碼器】連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。
2.橫梁位移的測量：其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。
3.力值的測量：經過測力傳感器、擴大器和數據處置系統來完成測量，最常用的測力傳感器是應變片式傳感器。
所謂應變片式傳感器，就是由【應變片】、彈性元件和某些附件(賠償元件、防護罩、接線插座、加載件構成)，能將某種機械質變成電量輸出的器件。應變片式的拉、壓力傳感器國表里品種繁復，首要有筒狀力傳感器、輪輻式力傳感器、S雙連孔型傳感器、十字梁式傳感器等類型。
從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。以S型傳感器為例，當傳感器遭到拉力P的效果時，因為彈性元件外表粘貼有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。
簡略來說，外力P惹起傳感器內應變片的變形，招致電橋的不服衡，然后惹起傳感器輸出電壓的轉變，我們經過測量輸出電壓的轉變就可以曉得力的巨細了。普通來說，傳感器的輸出旌旗燈號都長短常微弱的，凡間只要幾個mV，假如我們直接對此旌旗燈號進行測量，長短常堅苦的，而且不克不及知足高精度測量要求。因而必需經過擴大器將此微弱旌旗燈號擴大，擴大后的旌旗燈號電壓可達10V，此時的旌旗燈號為模仿旌旗燈號，這個模仿旌旗燈號經由多路開關和A/D轉換芯片改變?yōu)閿?shù)字旌旗燈號，然后進行數據處置，至此，力的測量告一段落。
